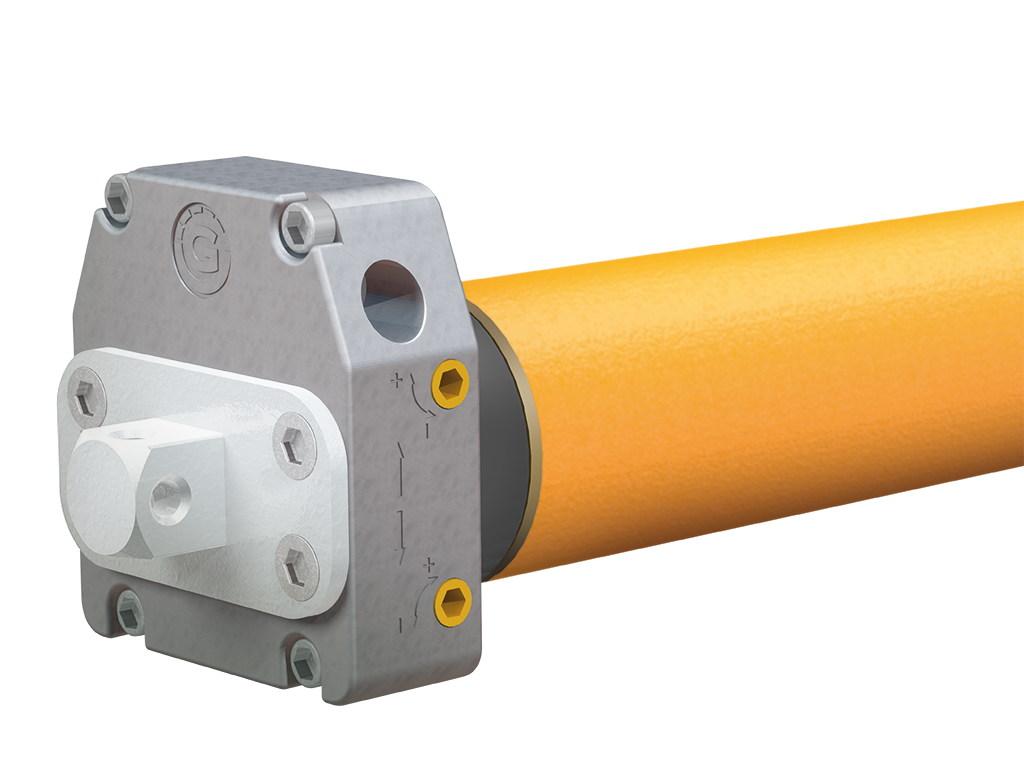

PRO.TECline Spindle NHK

Mechanischer Rohrmotor Ø 45 mm

Downloads

Der Motor ist für diese Anwendungen geeignet

Der Motor hat diese Besonderheiten

Windsicher

Der Spindle verfügt über keine Blockiererkennung. Damit fährt der Behang bei Windalarm trotz stärkerer Windstöße schnell in seine geschützte obere Endposition. Die Anlage bleibt unbeschädigt.

Produktvorteil

  • Mechanische Endabschaltung
  • Feste Anschlussleitung mit offenem Ende
  • Schnelle Einstellung der Endlagen durch präzise Spindelabschaltung mittels Inbusschrauben

Endlageneinstellung

Obere Endlage

Auf Position

Untere Endlage

Auf Position

Technische Daten Rohrmotor PRO.TECline Spindle NHK

PRO.TECline NHK
PRO.TECline Spindle NHK GB45M-__/__ GB45M-10/15 GB45M- 20/15 GB45M- 30/15 GB45M- 40/15 GB45M- 50/12
Spannung 230 V~/50 Hz
Strom 0,47 A 0,63 A 0,80 A 1,00 A 1,00 A
Cos Phi >0,95
Einschaltstrom (Faktor) x 1,2
Leistung 105 W 140 W 180 W 220 W 220 W
Drehmoment 10 Nm 20 Nm 30 Nm 40 Nm 50 Nm
Drehzahl 15 rpm 15 rpm 15 rpm 15 rpm 12 rpm
Endabschaltbereich 22 Umdrehungen
Schutzart IP44

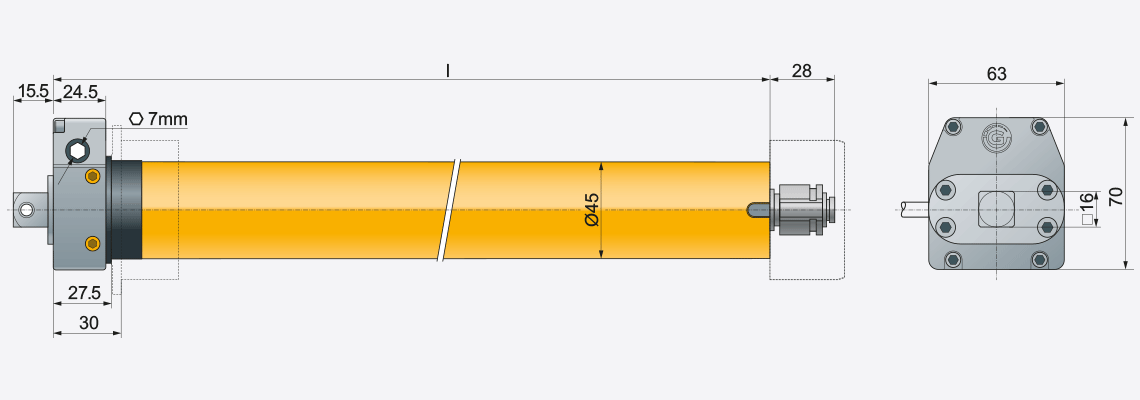

Gesamtlänge I 528 mm 548 mm 568 mm 588 mm 588 mm
Betriebsart S2 4 min.
Schalldruckpegel 39 dB(A) 39 dB(A) 39 dB(A) 48 dB(A) 48 dB(A)
Durchmesser 45 mm
Kurbel-Untersetzung 26:1
Gewicht ca. 2,20 kg ca. 2,30 kg ca. 2,50 kg ca. 2,70 kg ca. 2,70 kg
Umgebungsfeuchte trocken, nicht kondensierend
Lagertemperatur Lagerung: T = -15°C .. +70°C
Technische Änderungen vorbehalten.
