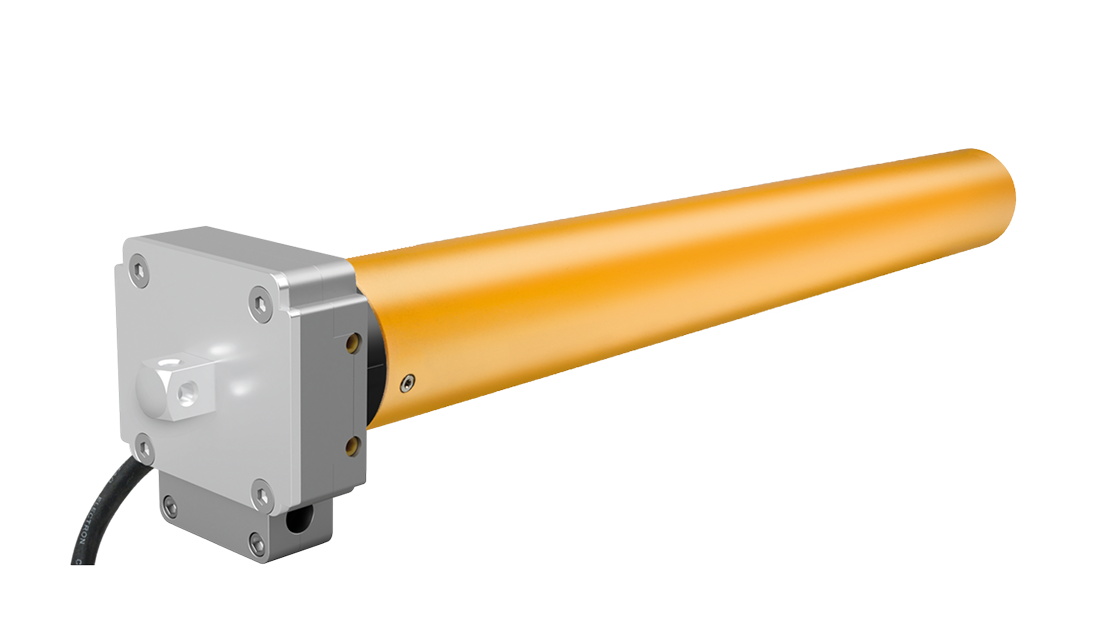

POWER.TECline Spindle NHK

Mechanischer Rohrmotor Ø 59 mm

Downloads

Der Motor ist für diese Anwendungen geeignet

Der Motor hat diese Besonderheiten:

Windsicher

Der Spindle verfügt über keine Blockiererkennung. Damit fährt der Behang bei Windalarm trotz stärkerer Windstöße schnell in seine geschützte obere Endposition. Die Anlage bleibt unbeschädigt.

Produktvorteil

  • Mechanische Endabschaltung
  • Feste Anschlussleitung mit offenem Ende
  • Schnelle Einstellung der Endlagen durch präzise Spindelabschaltung mittels Inbusschrauben

Endlageneinstellung

Obere Endlage

Auf Position

Untere Endlage

Auf Position

Technische Daten Rohrmotor POWER.TECline Spindle NHK

GB59M-__/__GB59M-80/12GB59M-100/12GB59M-120/09GB59M-140/09
Spannung230 V~/50 Hz
Strom1,20 A1,65 A 1,20 A1,65 A
Cos Phi>0,95
Einschaltstrom (Faktor)x 1,2
Leistung270 W365 W270 W365 W
Drehmoment80 Nm100 Nm120 Nm140 Nm
Drehzahl12 rpm12 rpm9 rpm9 rpm
SchutzartIP44

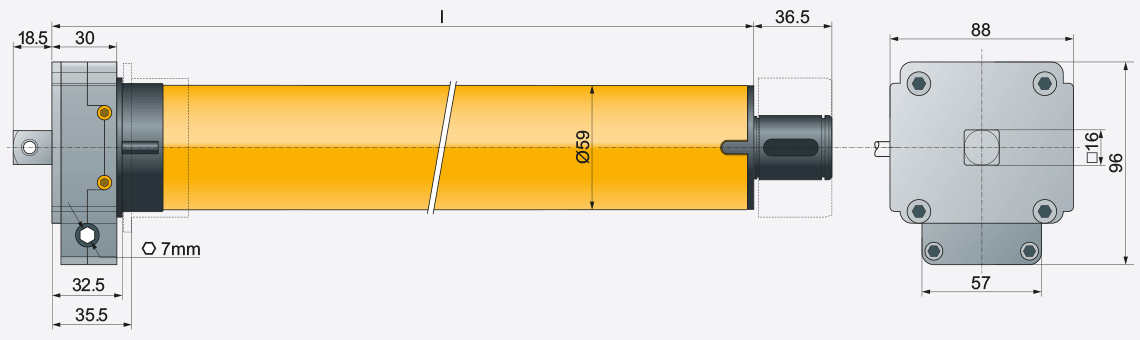

Gesamtlänge 1)678 mm678 mm723 mm723 mm
BetriebsartS2 4 min.
Schalldruckpegel 2)48 dB(A)
Durchmesser59 mm
Gewichtca. 6,40 kg
Technische Änderungen Vorbehalten.
