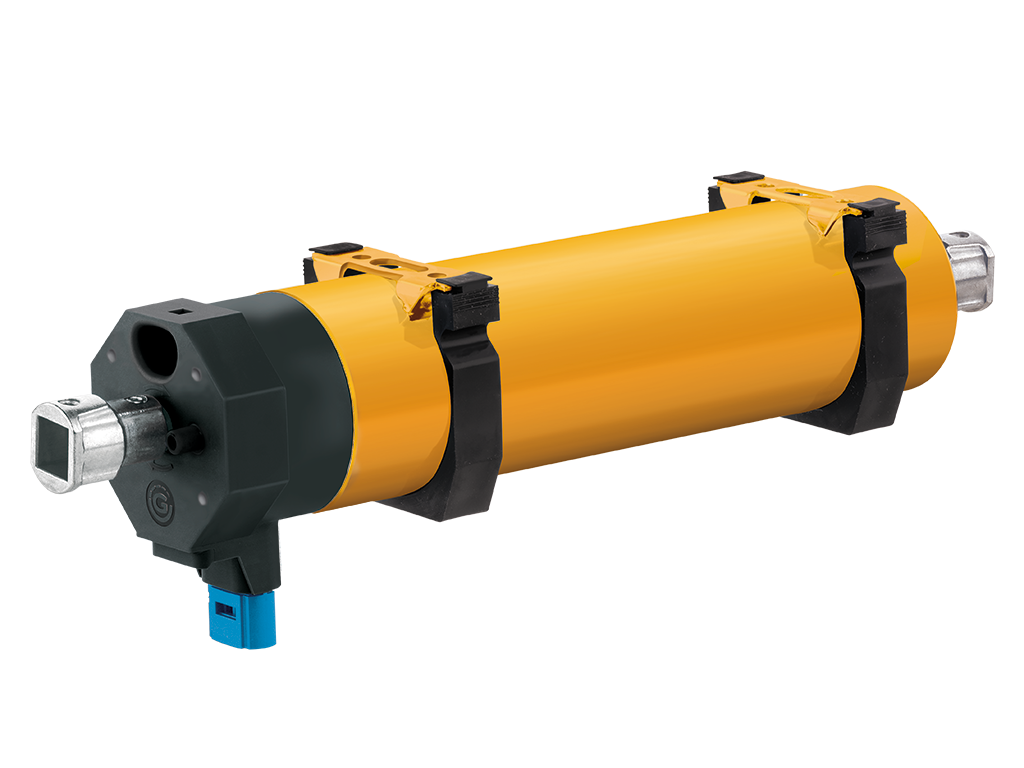

Elektronischer Jalousiemotor
Die selbstlernende Drehmomentabschaltung erkennt Behangveränderungen und passt sich entsprechend an, um ein konstant gleichbleibendes Fahrverhalten zu gewährleisten.
Der Motor erkennt das der Behang an der Fensterbank angefrohren ist und stoppt den Aufrollvorgang.
Die integrierte Motorintelligenz erkennt Hindernisse beim Einfahren und schützt somit die Anlage.
Alle 50 Zyklen wird eine Referenzfahrt durchgeführt, um nachzuprüfen, ob die Endlagen stimmen. Hierzu wird der Behang nach oben gefahren, bis der Motor auf Drehmoment abschaltet. Die Endlagen werden so überprüft und, wenn nötig, nachkorigiert.
Der Motor verfügt über einen Auflaufendschalter. Dieser fungiert als „Notfallknopf“ und sichert die Anlage vor Schäden.
Auf Position
Auf Anschlag*
Auf Position
* Auffahren auf den Auflaufendschalter
| GJ56__ E14 Performance mit elekt. Endabschaltung | GJ5603k | GJ5606k | GJ5606¹ | GJ5610 | GJ5620 |
|---|---|---|---|---|---|
| Spannung | 230 V~/50 Hz | ||||
| Strom | 0,40 A | 0,40 A | 0,40 A | 0,60 A | 0,85 A |
| Cos Phi | >0,95 | ||||
| Einschaltstrom (Faktor) | x 1,2 | ||||
| Leistung | 90 W | 93 W | 90 W | 135 W | 190 W |
| Drehmoment | 3 Nm | 6 Nm | 6 Nm | 10 Nm | 2 x 10 Nm |
| Drehzahl | 26 rpm | ||||
| Endabschaltbereich | > 200 Umdrehungen | ||||
| Schutzart | IP 54 | ||||
| Betriebsart | S2 4 min. | S2 4 min. | S2 6 min. | S2 4 min. | S2 4 min. |

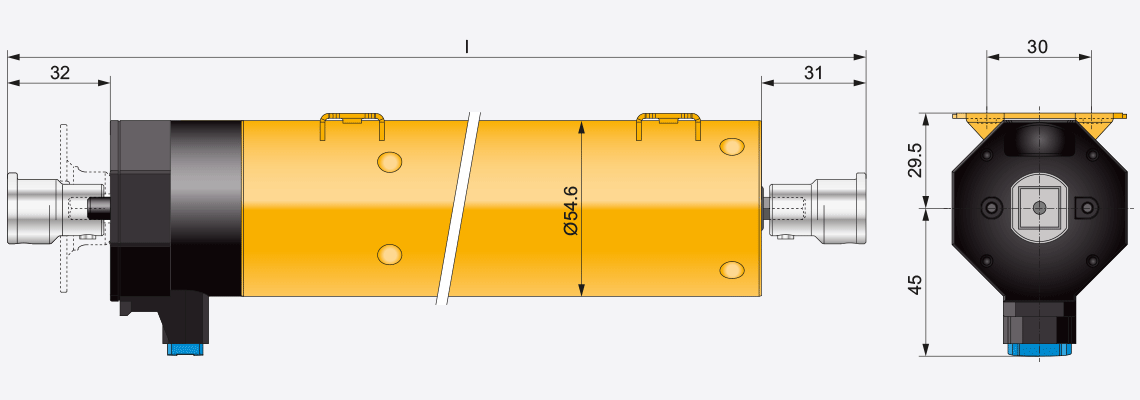

| Gesamtlänge I (m. Kpl.) | 319,5 mm | 319,5 mm | 324,5 mm | 329,5 mm | 356,7 mm |
| Durchmesser | 55 mm | ||||
| Gewicht | ca. 1,50 kg | ca. 1,50 kg | ca. 1,60 kg | ca. 1,70 kg | ca. 2,20 kg |
| Umgebungsfeuchte | trocken, nicht kondensierend | ||||
| Lagertemperatur | T = -15°C .. +70°C | ||||
| ¹ Laufzeitoptimierter Motor | |||||
| Technische Änderungen vorbehalten. | |||||
