434F6__

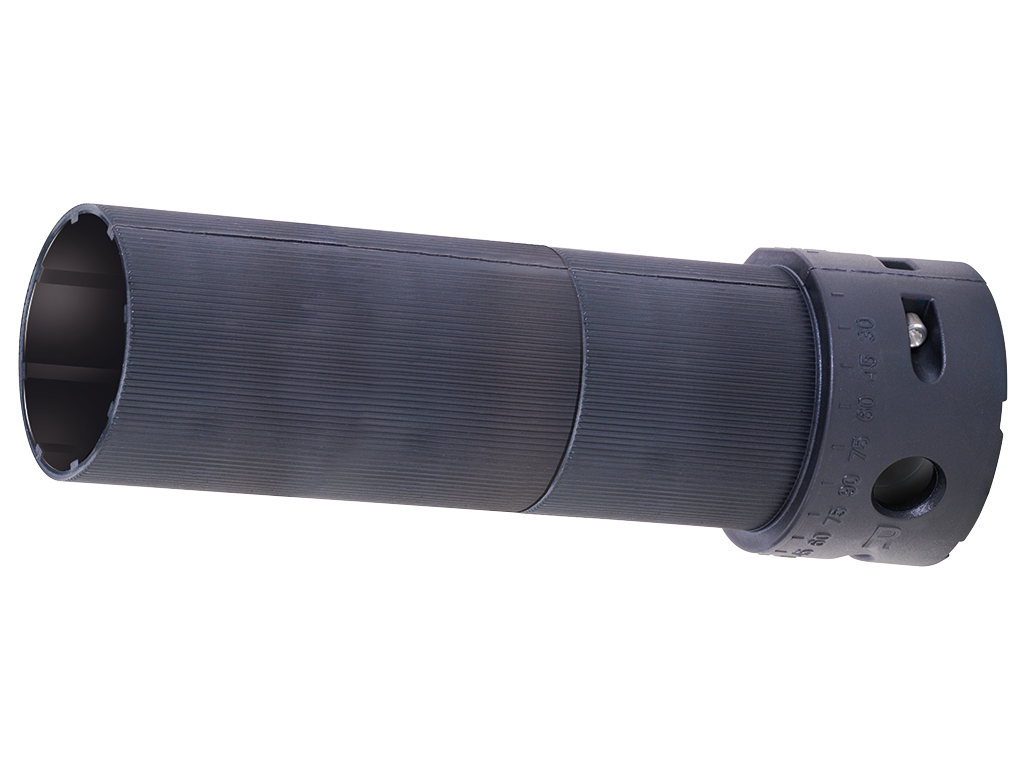

Kegelradgetriebe mit montierter Verlängerung

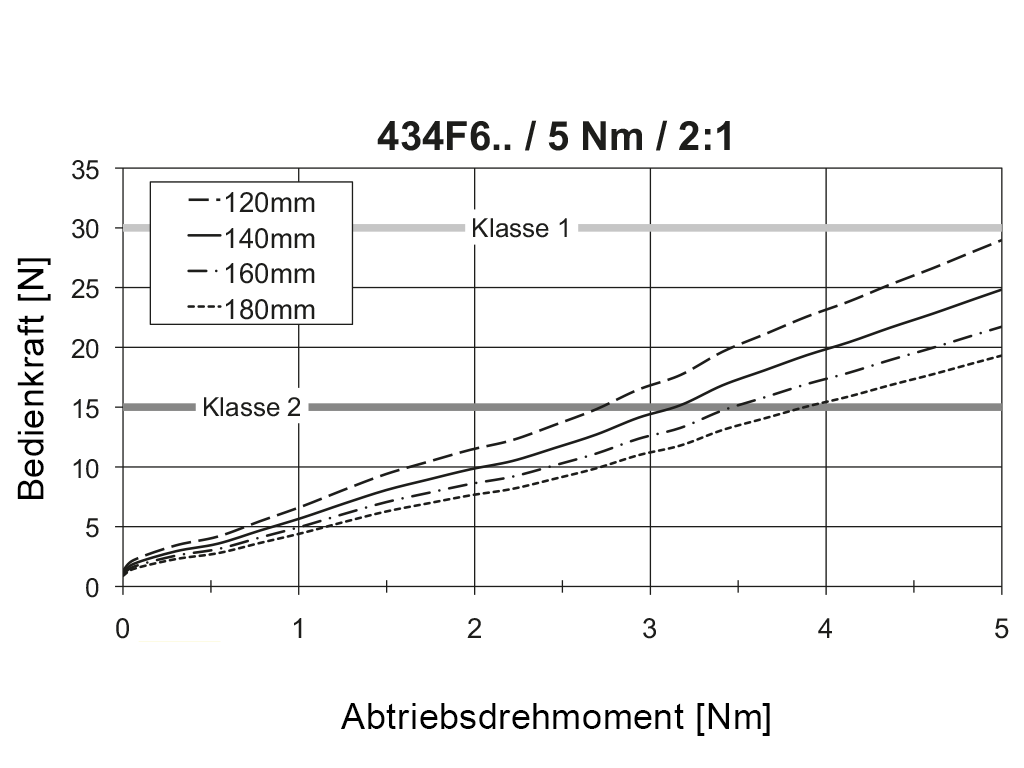

Abtriebsdrehmoment

max. 5,0 Nm

Untersetzung

2:1

Wirkungsgrad

0,72

Das Getriebe ist für diese Anwendungen geeignet

Merkmale

  • Für 50 mm Oberkasten

  • Gehäuse aus hochfestem Kunststoff

  • Durchgehendes Innenprofil am Abtrieb, dadurch auch Mitteneinbau möglich

  • Durchsteckbares Innenprofil am Antrieb, dadurch nur eine Getriebeausführung für gleiche Drehrichtung bei linkem oder rechtem Einbau

  • Dazu passende Getriebehalter für verschiedene Oberkastenmaße siehe 432F… Getriebehalter

  • Ohne Endanschlag (AB)

steckbares_kurbelsystem_de

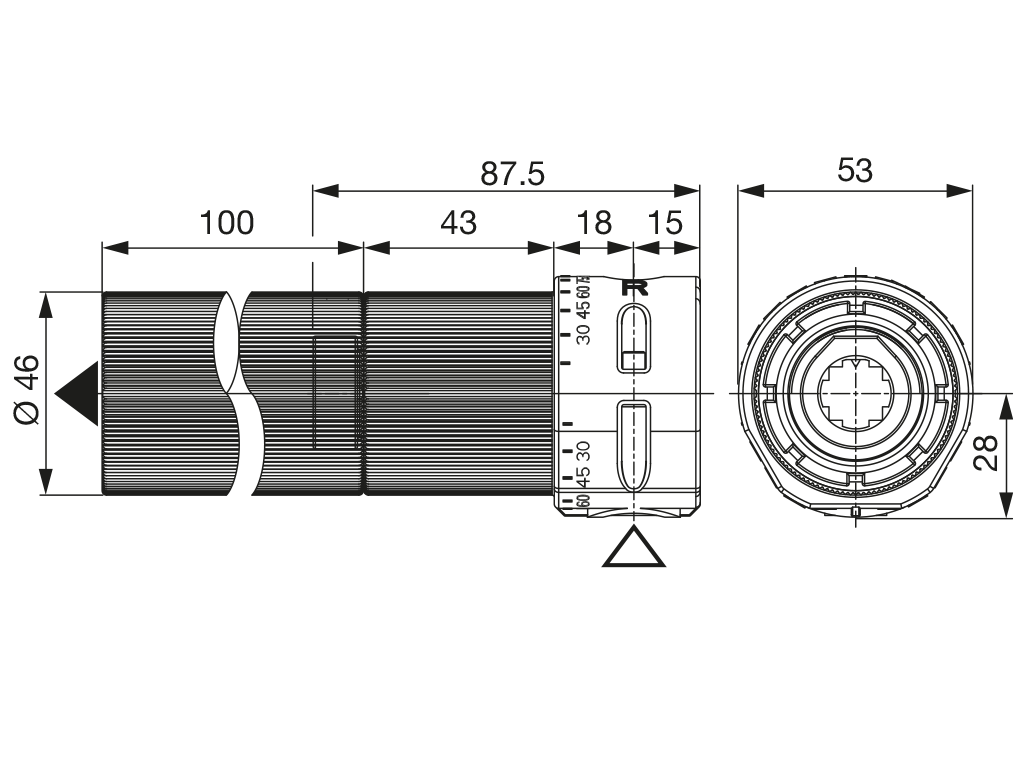

Technische Daten

Varianten

Art.-Nr. Antrieb Abtrieb Einbauseite
434F616 8 mm Innenvierkant, durchsteckbar 14 mm Innennut links/rechts
434F630 6 mm Innenvierkant, durchsteckbar 14 mm Innennut links/rechts
