434F3__

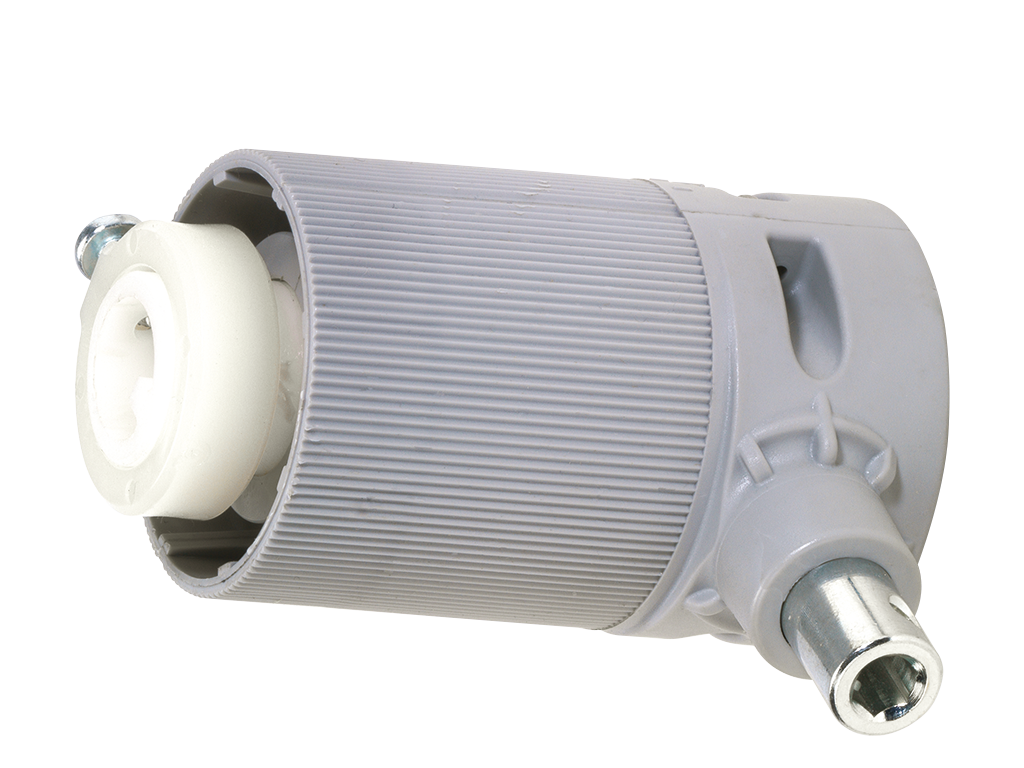

Kegelradgetriebe

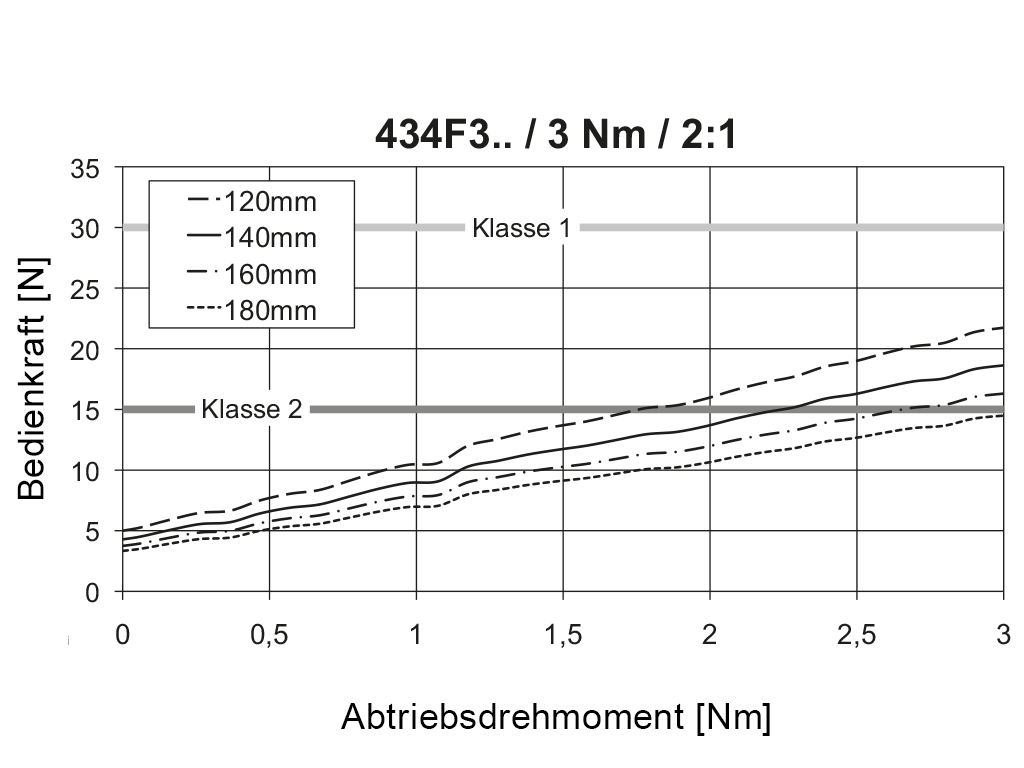

Abtriebsdrehmoment

max. 3,0 Nm

Untersetzung

2:1

Wirkungsgrad

0,57

Das Getriebe ist für diese Anwendungen geeignet

Merkmale

  • Für 50 mm Oberkasten

  • Gehäuse aus hochfestem Kunststoff

  • Durchgehendes Innenprofil am Abtrieb, dadurch auch Mitteneinbau möglich

  • Linke und rechte Getriebeausführung, für gleiche Drehrichtung bei linkem oder rechtem Einbau

  • Ohne Endanschlag (AB)

  • Dazu passende Getriebehalter für verschiedene Oberkastenmaße siehe 432F… Getriebehalter

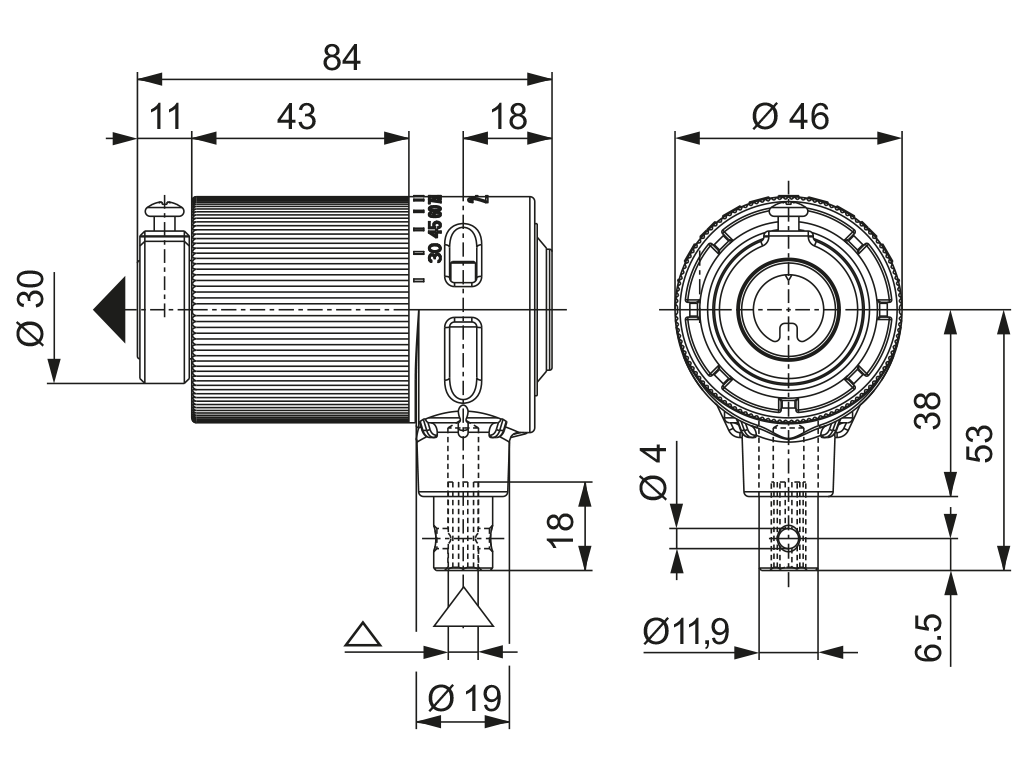

Technische Daten

Varianten

Art.-Nr. Antrieb Abtrieb Einbauseite
434F314 6 mm, Zapfen ∅ 11,9 mm 14 mm Innennut links
434F315 6 mm, Zapfen ∅ 11,9 mm 14 mm Innennut rechts
434F360 6 mm, Zapfen ∅ 11,9 mm 12 mm Innenvierkant rechts
434F361 6 mm, Zapfen ∅ 11,9 mm 12 mm Innenvierkant links
434F364 6 mm, Zapfen ∅ 11,9 mm 7 mm Innensechskant rechts
434F366 6 mm, Zapfen ∅ 11,9 mm 7 mm Innensechskant links
434F369 6 mm, Zapfen ∅ 11,9 mm 7 mm Innenvierkant links
434F370 6 mm, Zapfen ∅ 11,9 mm 7 mm Innenvierkant rechts
