427F1__

Schnurzuggetriebe

Abtriebsdrehmoment

max. 1,2 Nm

Untersetzung

2,6:1

Wirkungsgrad

0,64

Das Getriebe ist für diese Anwendungen geeignet

Merkmale

  • Für 40 mm Oberkasten

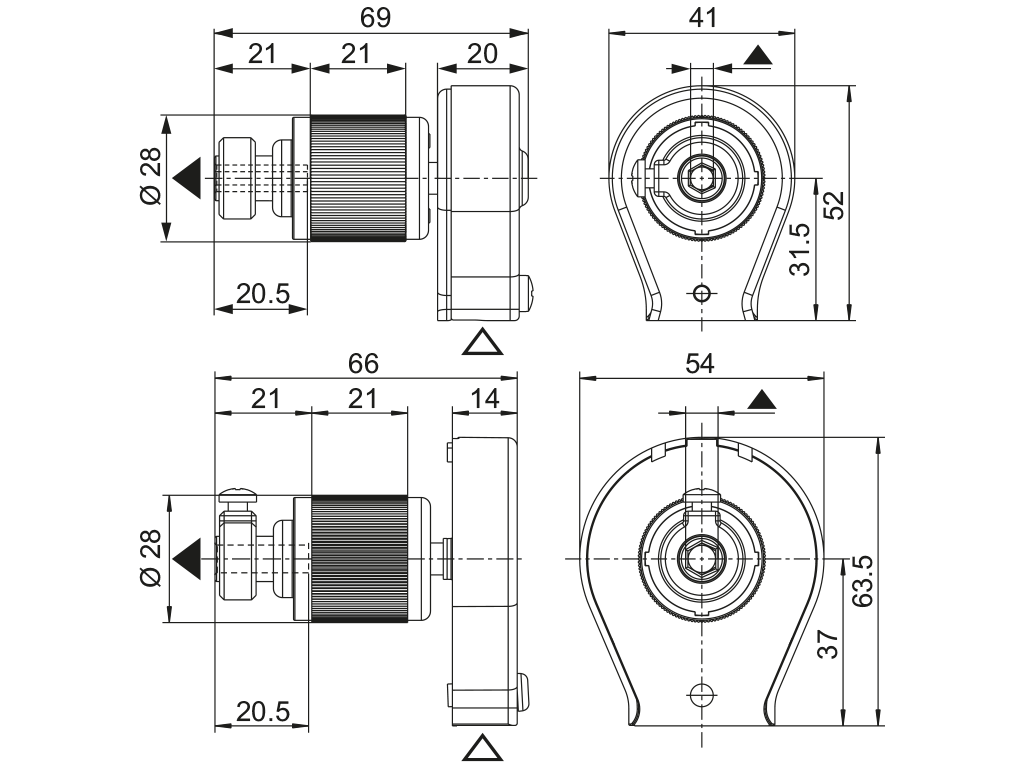

  • Zwei Schnurraddurchmesser erhältlich (siehe Zeichnung)

  • Für Schnüre mit 4,5 mm Durchmesser

  • Eine Getriebeausführung für linken oder rechten Einbau

  • Dazu passende Getriebehalter für verschiedene Oberkastenmaße siehe 427F… Getriebehalter

Technische Daten

Varianten

Art.-Nr. Farbe Antrieb Abtrieb Bemerkung
427F105 RAL 7035 kleines Schnurrad 5 mm Innensechskant Stellring aus Kunststoff
427F106 RAL 7035 kleines Schnurrad 6 mm Innensechskant Stellring aus Kunststoff
427F107 RAL 7035 kleines Schnurrad 7 mm Innensechskant Stellring aus Kunststoff
427F108 RAL 7035 großes Schnurrad 6 mm Innensechskant Stellring aus Kunststoff
427F109 RAL 7035 großes Schnurrad 7 mm Innensechskant Stellring aus Kunststoff
427F118 RAL 7035 großes Schnurrad 5 mm Innensechskant Stellring aus Kunststoff
