Moteur pour protection solaire dans les CCF
Une séparation intelligente

Les conditions extrêmes auxquelles sont confrontés les systèmes de protection solaire dans les CCF (Closed-Cavity-Facade) posent un certain nombre de problèmes techniques  aux fabricants. La Société Geiger a relevé le défi et présente avec son nouveau système INline une solution pratique et innovante.

Du point énergétique, l’avenir appartient aux façades entièrement fermées à double peau. Du point de vue des fabricants de systèmes de protections solaires, plusieurs difficultés surviennent lors de l’installation dans une CCF. En effet, une fois la façade fermée, l'espace intérieur devient pratiquement inaccessible que ce soit pour des réparations, le nettoyage ou l'entretien. En outre, les températures à l’intérieur de la façade peuvent atteindre les 100°C et en raison de la ventilation spéciale à l'air comprimé, le taux d'humidité est très faible. Pour une utilisation économiquement rentable dans ces façades les systèmes de protection solaire et leurs composants doivent donc être sécurisés au maximum contre les défaillances et faire preuve d’une extrême durabilité.

Séparation du moteur et de la protection solaire intégrée

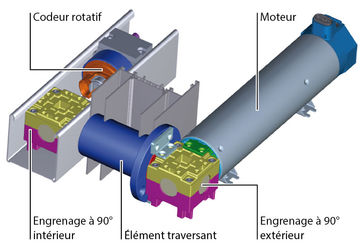

Le nouveau système INline de GEIGER (GSI) répond à ces exigences. Le système modulaire a été spécialement adapté aux besoins et aux exigences d’une CCF. Le GSI se compose d'un moteur avec engrenage à 90° placé à l’extérieur de la façade fermée, d’un élément traversant le profil de façade et d’un deuxième engrenage à 90° ainsi que d’un système de codeur rotatif à l'intérieur de la façade.

Le moteur et l’engrenage à 90° extérieur du GSI sont reliés à l'élément traversant pour obtenir un système de manœuvre robuste. En raison de sa position à l'extérieur de la CCF le moteur est facilement accessible à des fins de maintenance et d'entretien. L'élément traversant se trouve dans les profilés en aluminium de la façade et sert d’élément de liaison dans l’espace fermé de la façade. Il est caractérisé par une étanchéité absolue et une haute résistance. À l’intérieur de la façade, la transmission de puissance passe directement de l'élément traversant dans le second engrenage à 90°. Cette conception permet – sans décalage axial – l’adaptation dans tous les boîtiers supérieurs des fabricants de protection solaire.

Durabilité et confort avec le système de mesure intégré

Pour augmenter la durabilité et la facilité d'utilisation de la protection solaire, GEIGER travaille sur un système de codeur rotatif qui fonctionne comme un système de mesure intégré. Le codeur GSI0300 est placé avec précision sur l'arbre de rotation de l'élément de protection solaire. Ainsi, en plus de la mesure directe de la protection solaire et de sa longueur, le moteur est mis en marche et la fin de course supérieure est prise comme point de référence. Grâce au système de codeur rotatif, la commande du bâtiment reconnait ainsi la position réelle de la protection solaire et assume automatiquement et régulièrement les réajustements nécessaires. Votre protection solaire est donc toujours positionnée automatiquement de façon optimale.

En option, le système de codeur peut également mesurer la température et l'humidité dans la façade fermée. Ainsi, la régulation du point de rosée peut être activée par la commande du bâtiment qui affecte le système de ventilation et permet ainsi de mieux contrôler la climatique de la CCF. Un niveau climatique constant dans une façade fermée permet non seulement de faire des économies d’énergie et donc d’argent, mais aussi de protéger le matériel, assurant ainsi une fonctionnalité durable – un point crucial dans une façade fermée.

GEIGER : la qualité haut de gamme

Tous les composants du système INline de GEIGER sont parfaitement accordés entre eux afin d'assurer un fonctionnement optimal du système. Chaque composant répond aux exigences de qualité GEIGER et se caractérise par une grande fiabilité, une durabilité exceptionnelle et une extrême robustesse – des caractéristiques parfaites pour une utilisation dans les conditions difficiles dans une CCF. Le GSI est facile à installer et est compatible avec tous les éléments de protection solaire courants pour les façades fermées.
